  КД2997
 - мощные быстродействующие диоды

[Диоды]

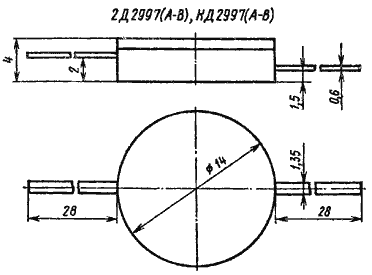

Габаритные размеры диодов КД2997 Габаритные размеры диодов КД2997
    Диоды кремниевые, эпитаксиально-диффузионные. Предназначены для преобразования переменного напряжения частотой до 100 кГц. Выпускаются в металлопластмассовом корпусе с гибкими выводами. Металлическое основание корпуса соединено с отрицательным электродом. Тип диода и схема соединений электродов приводятся на корпусе. Масса диода не более 4 г.


Электрические параметры
Постоянное прямое напряжение при Iпр=30А, не более
    при T=+25°C
1,0 В
    типовое значение
0,85 В
    при T=Tмин
1,5 В
Постоянный обратный ток при Uобр макс, не более
    при T= +25°C
0,2 мА
    при T= +125°C
20 мА
Время обратного восстановления при Uобр=20 В, Iпр.и=1 А, Iобр.и=0,5 А, не более
200 нс
    типовое значение
110 нс

Предельные эксплуатационные данные
Постоянное обратное напряжение
    2Д2997А, КД2997А
200 В
    2Д2997Б, КД2997Б
100 В
    2Д2997В, КД2997В
50 В
Импульсное обратное напряжение при Iобр.и<6 А, для tи<0.5 мкс; Iобр.и<3 А, для tи<1 мкс и средней мощности перегрузки не более 4 Вт
    2Д2997А, КД2997А
250 В
    2Д2997Б, КД2997Б
200 В
    2Д2997В, КД2997В
100 В
Постоянный (средний) прямой ток
    при T=Tмин...+85°C
30 А
  при T= +125°C
3 А
Импульсный прямой ток при tи<50 мкс, Q>1000
    T= Tмин...+85°C
100 А
Средняя рассеиваемая мощность
    при T= Tмин...+85°C
30 Вт
  при T= +125°C
3 А
Частота со снижением среднего прямого тока
100 кГц
Температура окружающей среды
    2Д2997А, 2Д2997Б, 2Д2997В
-60 ... +125°C
    КД2997А, КД2997Б, КД2997В
-40 ... +125°C
В интервале температур T= +85...+125°C средний прямой ток и рассеиваемая мощность снижаются линейно

Зависимость прямого напряжения от тока

Зависимости пямого тока от напряжения
Зависимость емкости диода от напряжения

Зависимоть емкости диода от обратного напряжения
Зависимость времени восстановления от температуры

Зависимость времени восстановления от температуры


Крепление диодов в аппаратуре рекомендуется осуществлять путем приклеивания теплопроводящим клеем, не приводящим к разрушению конструкции диода, или с помощью крепежного фланца. Усилие прижима должно быть 29...49 Н (3...5 кГс).

Пайку выводов рекомендуется проводить при температуре не свыше +250...+270°C в течение не более 5 с и не ближе 5 мм от корпуса диода.
