  2Д2998
 - диоды с барьером Шоттки

[Диоды]

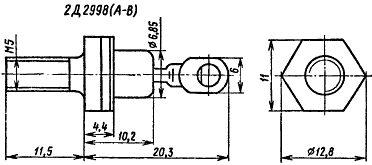

Габаритные размеры диодов 2Д2998 Габаритные размеры диодов 2Д2998
    Диоды кремниевые, эпитаксиально-планарные, с барьером Шоттки. Предназначены для применения в низковольтных источниках вторичного электропитания на частотах до 200 кГц. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединений электродов приводятся на корпусе. Масса диода не более 6 г.


Электрические параметры
Постоянное прямое напряжение при Iпр=30А и T=+25°C
    2Д2998А
0,46 ... 0,52 ... 0,60 В
    2Д2998Б, 2Д2998В
0,54 ... 0,60 ... 0,68 В
Постоянный обратный ток при Uобр макс, не более
    при T= -60°C...+25°C
20 мА
    при T= +125°C
140 мА

Предельные эксплуатационные данные
Импульсное обратное напряжение при f=10...200 кГц, T= -60°C...+125°C,
  при tи>1 мс
    2Д2998А
15 В
    2Д2998Б
25 В
    2Д2998В
35 В
  при tи<1 мс
    2Д2998А
20 В
    2Д2998Б
30 В
    2Д2998В
40 В
Средний прямой ток при Iпр.и<2.35*Iпр.ср.макс и f=10...200 кГц
    2Д2998А, 2Д2998Б, 2Д2998В
30 А
  при T= +125°C
    2Д2998А, 2Д2998Б
10 А
    2Д2998В
5 А
В интервале температур T= +100...+125°C ток снижается линейно
Импульсный прямой ток серии имульсов с длительностью серии не более 10 мс, частотой импульсов в серии 10...200 кГц и периодом повторения серий не менее 3 мин
20*Iпр.ср.макс
Температура окружающей среды
-60°C...+125°C

Зависимость прямого напряжения от токаЗависимость прямого напряжения от тока Зависимость емкости от напряжения
Зависимости прямого тока от напряжения
Зависимость емкости диода от обратного напряжения


При установке диодов на теплоотвод (шасси) крутящий момент не должен превышать 0.49 Н*м (0.05 кгс*м).

Пайку нерезьбового вывода рекомендуется проводить при температуре +237...+270°C в течение не более 5 с.

Допускается параллельное соединение любого числа диодов без применения выравнивающих элементов. При этом суммарный средний прямой ток через диоды не должен превышать 0.7 от суммы максимально допустимых значений средних прямых токов для соответствующей температуры корпуса.
