Двухканальный ОУ общего назначения, обладающий низким уровнем собственных шумов (типовое значение напряжения шумов, приведенных ко входу ОУ, составляет 1,6 мкВ в полосе частот 20...20 000 Гц при сопротивлении источника сигнала равном 0). Операционный усилитель допускает большой диапазон входных дифференциальных напряжений, имеет защиту от коротких замыканий на выходе.

Микросхема размещена в корпусе 201.14-1 (DIP-14).     Рабочий диапазон температур 0 - 70 С.     Минимальная наработка 50 000 часов.

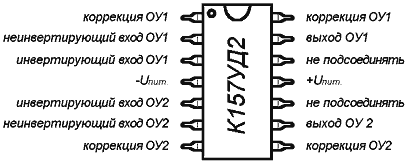

Рис.1 - назначение выводов




Чтобы каждый из ОУ с замкнутой петлей ООС работал устойчиво, к соответствующим выводам (1 и 14, или 7 и 8) ИМС подключают корректирующие конденсаторы. Емкость конденсатора зависит от глубины обратной связи. Допускается подключать корректирующие конденсаторы также и между другими выводами, например, между 1 и 13 (7 и 9) или выводом 1 (7) и общим проводом двухполярного источника питания. При значительной длине проводов, подводящих напряжение питания к выводам 11 и 4, следует устанавливать дополнительный блокирующий конденсатор. ИМС можно использовать в самых разнообразных устройствах низкочастотной стереофонической аппаратуры.

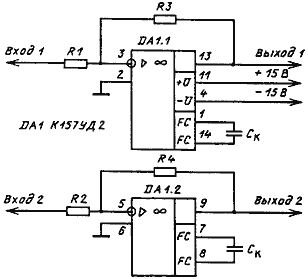

Типовая схема включения ИМС К157УД2 (инвертирующий усилитель):

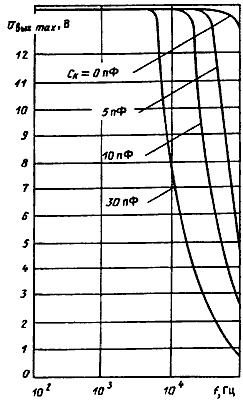

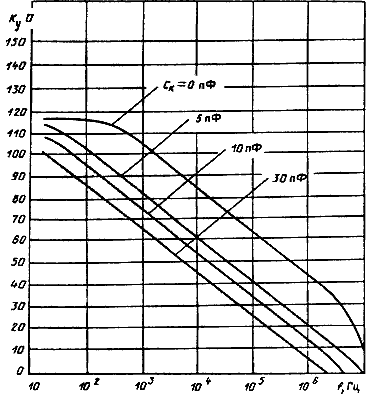

Электрические параметры ИМС К157УД2:


Зарубежного аналога нет.
