Телевизоры BANGA и ТЕМП. Особенности ремонта источников питания

Е.Берер

Цветные телевизоры "Banga 32/37/42/51 ТЦ402" литовского производства имеют достаточно хорошие параметры и, несмотря на свой достаточно почтенный возраст, неохотно выбрасываются владельцами. Неплохо зарекомендовали себя и телевизоры "Темп 32/61/64 ТЦ5170", являющиеся, по сути, дальнейшим развитием телевизоров "Banga". В настоящей статье рассмотрен дефект, вызываемый именно возрастом телевизора, и дана рекомендация по его устранению.

Внешнее проявление дефекта следующее: по прошествии нескольких лет эксплуатации включение телевизора иногда происходит не с первого раза. В дальнейшем это явление учащается и в конце концов телевизор "уверенно" перестает включаться. Традиционный путь поиска дефекта источника питания (ИП) или цепей нагрузки не приводит к успеху, так как все детали ИП и сопротивления цепей нагрузки нормальны. Иногда в процессе поиска дефекта ИП может случайно включиться. Для пояснения причины, вызывающей этот дефект, обратимся к функциональной схеме ИП, показанной на рисунке.

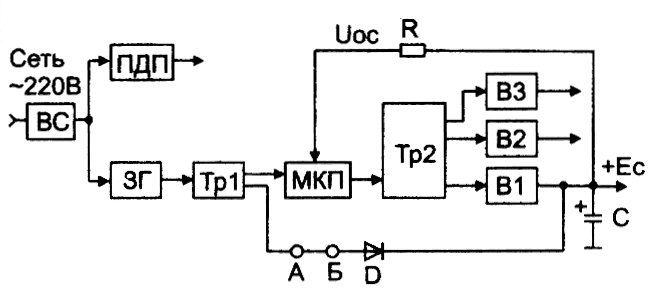

Функциональная схема ИП телевизоров Banga  и Темп

Напряжение сети через выпрямитель ВС поступает на ключевой преобразователь дежурного питания (ПДП) и задающий генератор (ЗГ) основного ключевого преобразователя. Сигнал с выхода ЗГ через трансформатор Тр1 поступает на вход мощного каскада преобразователя МКП, который через трансформатор Тр2 обеспечивает работу выпрямителей В1, В2 и ВЗ, формрующих необходимые для работы телевизора напряжения. Выпрямитель В1 формирует напряжение питания Еc, необходимое для работы выходного каскада строчной развертки. Значение Еc зависит от типа кинескопа и составляет 105...125 В. Для стабилизации выходных напряжений выпрямителей используется петля обратной связи: изменение напряжения Еc через резистор R (Uос) подается на управляющий вход МКП, меняя соответствующим образом длительность его выходных импульсов (ШИМ-регулирование).

Наиболее тяжелым для преобразователя является момент пуска, так как от него требуется не только обеспечение напряжения на сопротивлениях нагрузки, но и зарядка конденсаторов фильтров, имеющих в момент пуска напряжения, равные нулю. Что эквивалентно режиму короткого замыкания. Особенно перегружен при этом выпрямитель В1, формирующий наиболее высокое напряжение. Для облегчения выхода МКП из пускового режима в рабочий напряжение с трансформатора Тр1 через диод D заряжает конденсатор C до некоторого напряжения, пока не "разогнался" МКП, облегчая последнему выход в рабочий режим. Когда МКП начнет работать и напряжение Еc будет приближаться к номинальному значению, диод D закроется и ЗГ начнет работать в номинальном режиме. При некоторых сочетаниях параметров элементов C, D, Тр1 и элементов ЗГ это может привести к тому, что при пуске не может "разогнаться" сам ЗГ, так как он работает на верхнем допуске по нагрузке в момент пуска.

Из сказанного вытекает, что для уверенного запуска ЗГ необходимо уменьшить его нагрузку в режиме пуска. Наиболее простым (по мнению автора) является включение токоограничительного резистора в цепь зарядки конденсатора C от ЗГ (например, в разрыв цепи в точках A и B).

Величина сопротивления токоограничительного резистора имеет двухстороннее ограничение:
нижняя граница определяется желаемым запасом по нагрузочной способности ЗГ в момент пуска;
верхняя граница определяет степень "помощи" ЗГ при старте МКП.

Проверенный на двух образцах диапазон сопротивления токоограничительного резистора составил 10...75 Ом.

Сказанное выше относится к телевизорам BANGA, имеющим ИП типов М-1 и М-1-1, и телевизорам ТЕМП, имеющим ИП типа МП-441 (аналог М-1-1).

В ИП типа М-1 диод D имеет позиционный номер VD19, а в ИП типов М-1-1 и МП-441 - VD31.

Токоограничительный резистор может быть включен как перед диодом, так и после него.

© Ремонт & Сервис, №5, 2000 г.
