"Урал" с дифференциальным конденсатором

В.Беседин (UA9LAQ)

В своем "Урале" я применил дифференциальный КПЕ от радиостанции Р860, состояший из пяти секции "два статора-poтop", без токосьемных контактов. Так как трансивер выполнен девятидиапазонным необходимо 7 гетеродинов, т.е. две секции КПЕ - приходится переключать с помощью реле, например РЭС-10, заземляя то один, то другой статор секции КПЕ согласно рисунку

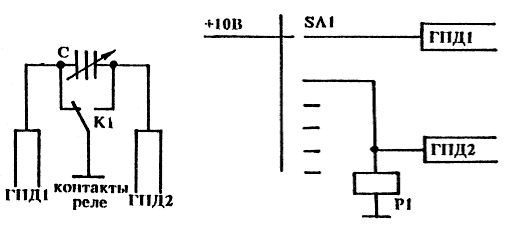

Переключение секций КПЕ
© РадиоЛюбитель №7, 1995 г.
