В последнее время для звуковой сигнализации в логических схемах используются
чаще всего пьезоизлучатели. Однако они не всегда имеются под рукой, а в то же
время у многих валяются в ящиках, среди разного хлама, небольшие динамики от
карманных приемников, или же "целые куски" от неисправных наушников
"Walkman" - их можно использовать!

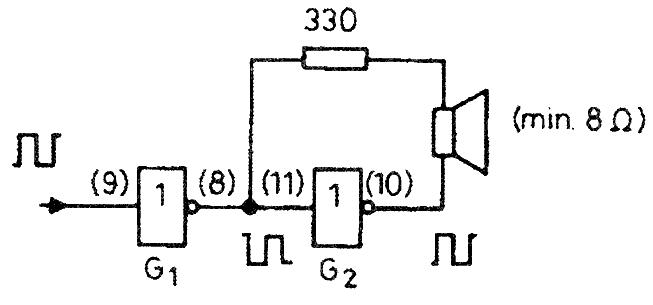

На рисунке приведена двухтактная схема подключения громкоговорителя, которая, несмотря на свою простоту, обеспечивает достаточно большую силу звука.
В ней лучше всего использовать микросхему, содержащую в корпусе инвертирующие элементы (И-НЕ, ИЛИ-НЕ).
Сигнал звуковой частоты можно получить от простейшего генератора прямоугольных импульсов. Схемы таких генераторов неоднократно описывались в литературе.
